들어가며

뱀부랩 A1 에 대한 자세한 매뉴얼을 찾아보고 공부하고 있다.



이전 공부한 내용이 궁금하면 요기 👇

https://spacedeveloper.tistory.com/93

[뱀부랩] A1 매뉴얼 정리 모음



뱀부랩에서 제공하는 뱀부위키가 궁금하면 요기 👇

https://wiki.bambulab.com/en/a1/manual/intro-a1

A1 introduction

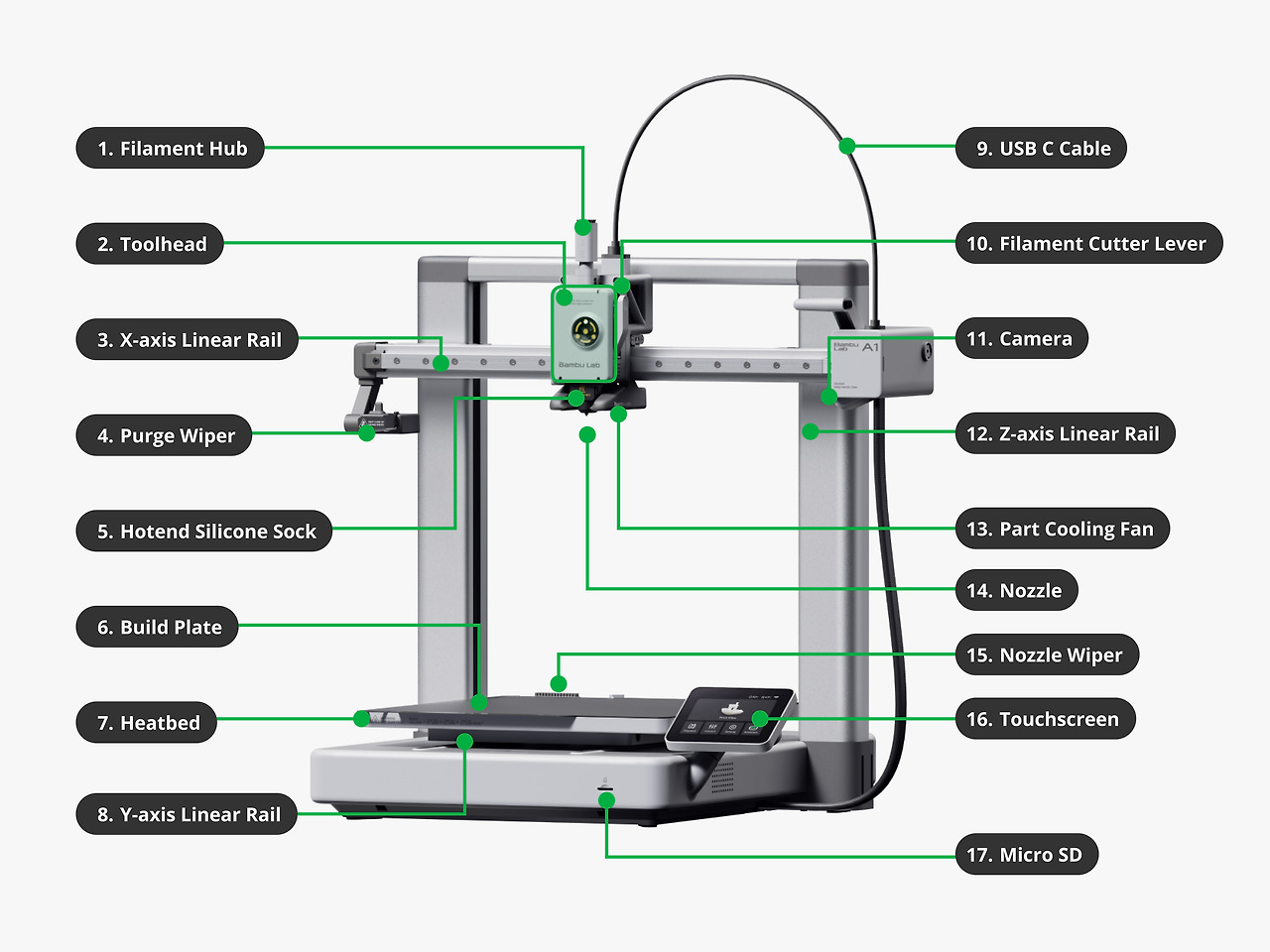

정면 뷰



부품명 (한글)	부품명 (영문)	설명
1. 필라멘트 허브	Filament Hub	모든 PTFE 튜브를 툴헤드에 연결하는 부품이며, 필라멘트 센서가 내장되어 있다.
2. 툴헤드	Toolhead	익스트루더, 핫엔드, 파트 쿨링 팬, 툴헤드 보드, 익스트루더 모터가 통합된 모듈이다.
3. X축 리니어 레일	X-axis Linear Rail	툴헤드가 X축 방향으로 부드럽게 이동할 수 있도록 지원하는 레일이다.
4. 퍼지 와이퍼	Purge Wiper	프린팅 전후에 퍼지된 필라멘트를 닦아내는 역할을 하는 부품이다.
5. 핫엔드 실리콘 삭	Hotend Silicone Sock	핫엔드를 보호하고 온도를 안정적으로 유지하기 위해 부착하는 실리콘 커버이다.
6. 빌드 플레이트	Build Plate	모델을 출력하는 표면이며, 히트베드에 자석으로 부착되는 빌드 플레이트이다.
7. 히트베드	Heatbed	Y축 방향으로 이동하면서 빌드 플레이트를 지지하고, 노즐 와이퍼를 포함하고 있다.
8. Y축 리니어 레일	Y-axis Linear Rail	히트베드가 Y축으로 매끄럽게 움직일 수 있도록 돕는 리니어 레일이다.
9. USB-C 케이블	USB-C Cable	툴헤드와 메인보드를 연결하는 통신 및 전력 공급용 케이블이다.
10. 필라멘트 커터 레버	Filament Cutter Lever	필라멘트 커터 블레이드에 힘을 전달하여 필라멘트를 절단하는 레버이다.
11. 카메라	Camera	Bambu Studio나 Bambu Handy에서 프린팅 과정을 모니터링할 수 있게 해주는 카메라이다.
12. Z축 리니어 레일	Z-axis Linear Rail	X축을 Z축 방향으로 부드럽게 이동시키는 리니어 레일이다.
13. 파트 쿨링 팬	Part Cooling Fan	출력된 레이어를 빠르게 냉각시켜 출력 품질을 향상시키는 팬이다.
14. 노즐	Nozzle	필라멘트를 녹여 레이어를 적층하는 3D 프린팅의 핵심 부품이다.
15. 노즐 와이퍼	Nozzle Wiper	프린트 시작 전 노즐을 깨끗하게 닦아주는 부품이다.
16. 터치스크린	Touchscreen	프린터를 조작하거나 상태 및 오류 메시지를 표시하는 터치형 디스플레이다.
17. 마이크로 SD 카드	Micro SD Card	3D 프린팅 파일, 타임랩스 영상, 로그 데이터를 저장하는 메모리 장치이다.

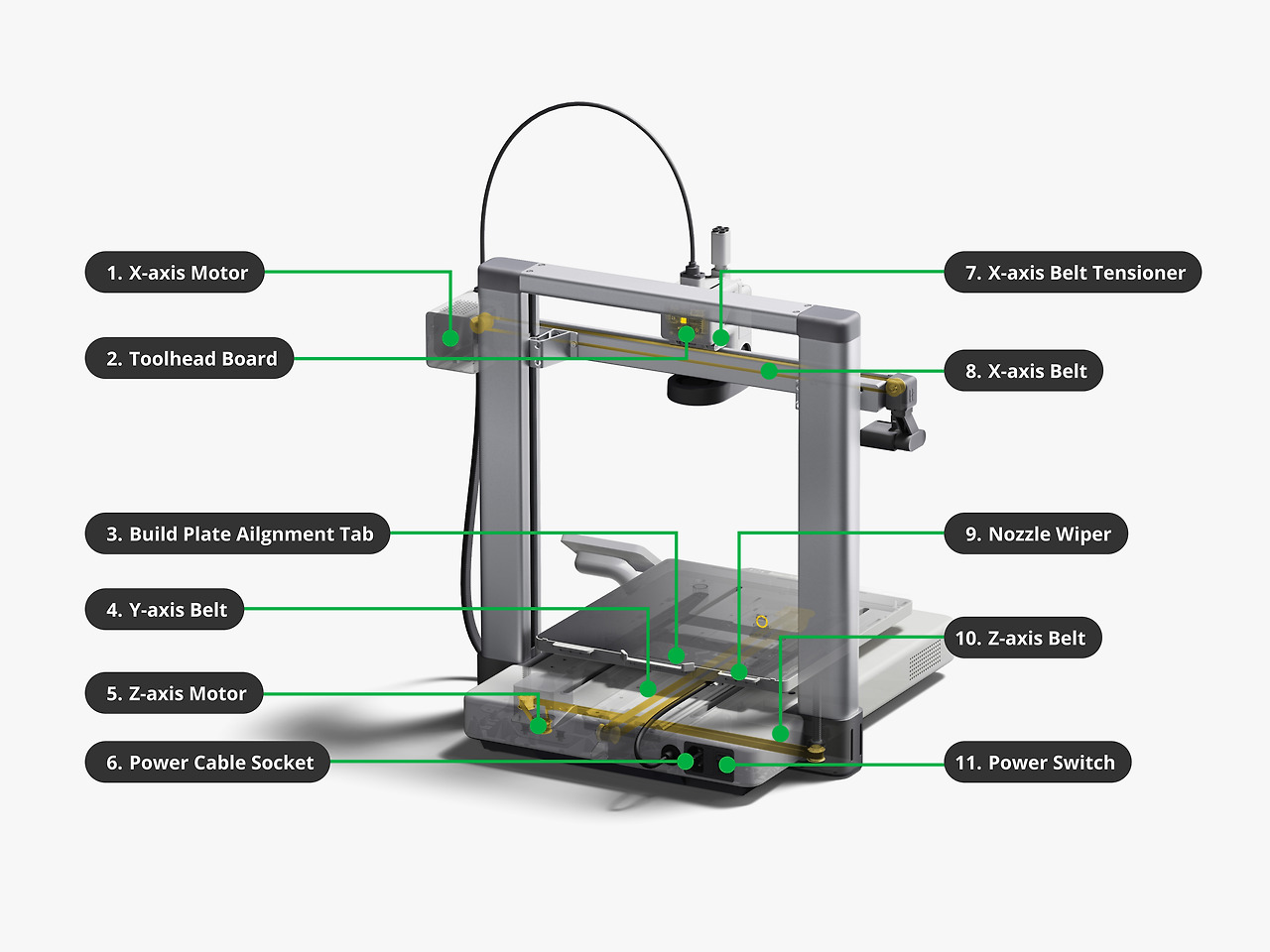

측면 뷰

부품명 (한글)	부품명 (영문)	설명
1. X축 모터	X-axis Motor	툴헤드를 X축 방향으로 앞뒤로 이동시키는 역할을 하는 모터이다.
2. 툴헤드 보드	Toolhead Board	툴헤드의 주요 회로 보드로, 툴헤드 부품들과의 연결을 담당한다.
3. 빌드 플레이트 정렬 탭	Build Plate Alignment Tab	빌드 플레이트를 정렬하는 데 도움을 주는 히트베드의 일부이다.
4. Y축 벨트	Y-axis Belt	Y축 어셈블리에 동력을 전달하여 Y 방향으로 이동할 수 있게 한다.
5. Z축 모터	Z-axis Motor	Z축 벨트를 구동하여 X축을 상하로 이동시키는 모터이다.
6. 전원 케이블 소켓	Power Cable Socket	프린터를 전원 케이블에 연결하는 역할을 한다.
7. X축 벨트 장력 조절기	X-axis Belt Tensioner	X축 어셈블리의 동력을 전달하며, X축 방향으로 움직이게 하는 장치이다.
8. X축 벨트	X-axis Belt	X축 어셈블리에 동력을 전달하여 X축 방향으로 이동하게 하는 부품이다.
9. 노즐 와이퍼	Nozzle Wiper	인쇄를 시작하기 전에 노즐을 청소하는 역할을 하는 부품이다.
10. Z축 벨트	Z-axis Belt	Z축 모터에 의해 구동되며 Z축 리드스크류를 동기화시켜 X축을 상하로 이동시킨다. # 리드 스크류란? 회전 운동을 직선 운동으로 변환하는 나사 모양의 부품 모터 회전 -> 리드 스크류 회전 -> x축 레일이 상하로 움직임
11. 전원 스위치	Power Switch	프린터의 전원을 켜고 끄는 데 사용하는 스위치이다.







부품명 (한글)	부품명 (영문)	설명
1. 익스트루더 아이들러 레버	Extruder Idler Lever	익스트루더의 아이들러에 압력을 가하여 압출이 잘 되도록 도와주는 레버로, 익스트루더 유닛의 일부이다. # 익스트루더란? 필라멘트를 끌어당기고, 밀어내어 핫엔드로 보내는 부품
2. 필라멘트 센서	Filament Sensor	필라멘트 허브 내부에 위치하며, 필라멘트의 움직임과 존재 여부를 감지하는 센서이다.
3. 익스트루더 유닛	Extruder Unit	필라멘트를 제어하고 핫엔드로 밀어주는 부품으로, 필라멘트의 이동을 담당한다. # 핫엔드란? 필라멘트를 가열해서 녹인 후 노즐을 통해 출력하는 부품
4. 핫엔드 팬	Hotend Fan	핫엔드와 히팅 어셈블리를 냉각시키는 역할을 한다.
5. 핫엔드	Hotend	필라멘트를 녹여서 프린팅 시 레이어 라인을 형성할 수 있게 해주는 부품이다.
6. USB 케이블	USB Cable	툴헤드와 메인보드를 연결하는 통신 및 전원 공급용 케이블이다.
7. 필라멘트 허브	Filament Hub	모든 PTFE 튜브를 툴헤드에 연결하는 부품이며, 필라멘트 센서도 포함되어 있다.
8. 익스트루더 모터	Extruder Motor	익스트루더 유닛에 연결된 모터로, 익스트루더 기어 어셈블리에 동력을 제공한다.
9. X축 벨트 장력 조절기	X-Axis Belt Tensioner	X축 어셈블리의 동력을 전달하며, X축 방향으로 움직이게 하는 장치이다.
10. 필라멘트 커터 레버	Filament Cutter Lever	필라멘트 커팅 블레이드에 기계적 절단력을 전달하는 레버이다.
11. 핫엔드 히팅 어셈블리	Hotend Heating Assembly	핫엔드에 열을 공급하는 부품으로, 빠른 교체가 가능하도록 설계되어 있다.
12. 파트 쿨링 팬	Part Cooling Fan	출력된 레이어를 빠르게 굳히기 위해 냉각하는 팬이다.
