들어가며

뱀부랩 A1 에 대한 자세한 매뉴얼을 찾아보고 공부하고 있다.



이전 공부한 내용이 궁금하면 요기 👇

https://spacedeveloper.tistory.com/93

[뱀부랩] A1 매뉴얼 정리 모음





뱀부랩에서 제공하는 뱀부위키가 궁금하면 요기 👇

https://wiki.bambulab.com/en/a1/manual/intro-a1

A1 introduction



노즐 클럼핑 감지 기능이란?

출력 중 필라멘트가 빌드 플레이트에 잘 부착되지 않거나 기타 이유로 인해, 필라멘트가 노즐 주위에 감기는 경우가 발생할 수 있다. 이러한 현상을 노즐 클럼핑이라고 하며, 출력 실패는 물론 핫엔드나 익스트루더와 같은 부품이 손상될 수 있다.

이러한 문제를 방지하기 위해, Bambu Lab A1 시리즈 프린터에는 노즐 클럼핑 감지 기능이 탑재되어 있다. 프린터가 노즐에 필라멘트가 감긴 것을 감지하면 자동으로 출력을 중단하고 사용자에게 알림을 띄워, 장비의 추가 손상을 예방할 수 있다.



단, 이 기능은 모든 상황을 완벽하게 감지하는 것은 아니므로 Bambu Handy 앱의 Live View 기능을 통해 출력 상태를 수시로 확인하고, 출력 전에 빌드 플레이트를 세척하는 것이 좋다.



어마어마한 노즐 똥



감지 원리

이 기능은 프린터에 내장된 압출력 센서를 이용하여, 노즐에 필라멘트가 감겨 있는지를 판단한다.

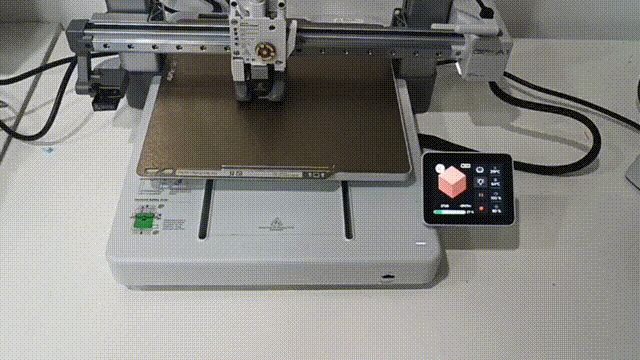

프린터는 감지 과정에서 노즐을 히트베드 밖으로 이동시킨 후, 공중에서 살짝 접촉하는 시도를 한다.



노즐에 아무것도 감겨 있지 않으면, 노즐은 공기만 건드리게 되어 센서에 반응이 없다.

반대로 필라멘트가 노즐에 감겨 두꺼운 덩어리를 형성하고 있다면, 그 덩어리가 히트베드를 치게 되어 센서가 힘의 변화를 감지하게 된다.



참고로, 이 과정에서 노즐이 덩어리에 감겨 있거나 빌드 플레이트가 제대로 고정되어 있지 않으면 감지가 발생할 수 있다.



감지 시점

1. 3번째 레이어 출력 후 첫 감지

첫 번째 오브젝트의 외벽을 모두 출력한 후, 툴헤드가 퍼지 와이퍼 위치로 이동하여 감지를 진행한다.



2. 이후 매 8g의 필라멘트 사용 시 감지

이후부터는 8g의 필라멘트가 사용될 때마다 감지가 실행된다.
각 레이어의 첫 외벽 출력이 완료된 시점에서 감지가 수행되므로, 표면 품질에는 큰 영향을 주지 않는다.



감지가 된다면?

노즐에 이상이 감지되면 프린터는 자동으로 출력을 일시 중단하고 알림을 표시한다.
이때 사용자는 아래 두 가지 중 어떤 상황인지 판단해야 한다.



노즐이 빌드 플레이트나 이물질에 단순히 닿은 것인지?

실제로 필라멘트 덩어리가 생겨서 감겨 있는 것인지?



만약 덩어리가 있다면, 핫엔드 블랍 제거 가이드를 참고해 청소한 후 다시 출력하면 된다.



핫엔드 블랍 제거 가이드 링크는 아래와 같다. 👇

Hotend Clumping/Blob Cleaning Instructions-A1



기능 활성화 방법

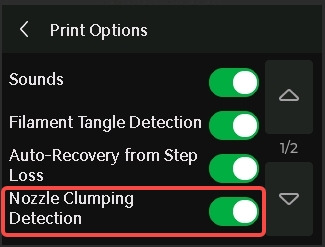

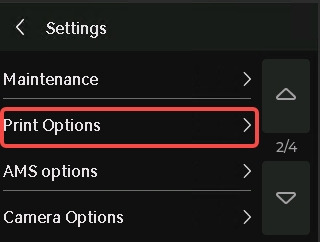

프린터 화면에서 Print Option(출력 설정) 메뉴에 들어가면 해당 기능을 켤 수 있다.



주의 사항

1. 노즐 누수 발생

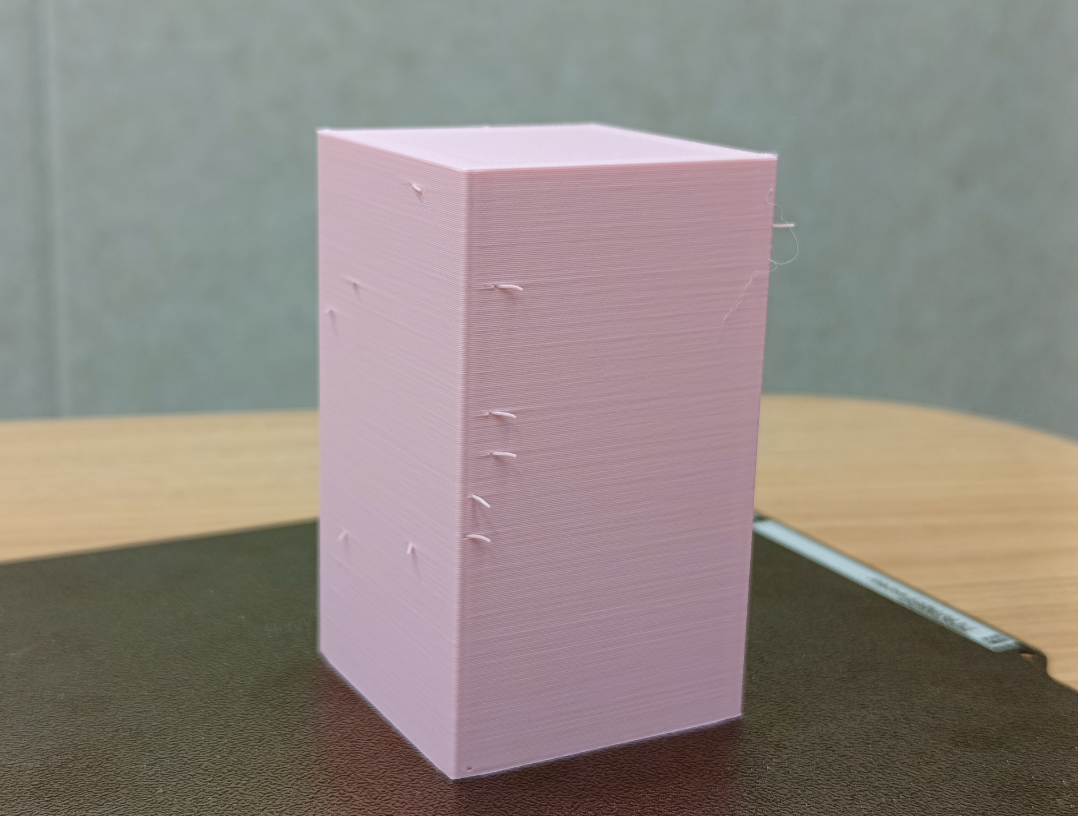

감지 기능이 작동하면서 노즐이 이동하게 되므로, 노즐 밑으로 필라멘트가 조금 새는 경우가 생길 수 있다.
출력 높이가 70mm 이상이거나 외관 품질이 중요한 경우에는 Wipe Tower(와이프 타워) 기능을 사용하는 것이 좋다.

퀄리티가 심각하게 떨어진다.



다색 출력일 경우 기본적으로 와이프 타워가 생성된다.

단색 출력일 경우에는 타임랩스 모드를 Smooth Mode로 설정하면 와이프 타워가 함께 생성된다.



타임랩스 기능과 관련한 가이드 링크는 아래와 같다. 👇

https://wiki.bambulab.com/en/software/bambu-studio/Timelapse

Timelapse Functionality Introduction



2. 출력 가능 영역 일부 제한

감지를 위해 일정 영역의 히트베드를 사용하므로, 출력 가능한 공간이 일부 줄어든다.



3. 특정 모드에서는 감지가 비활성화됨

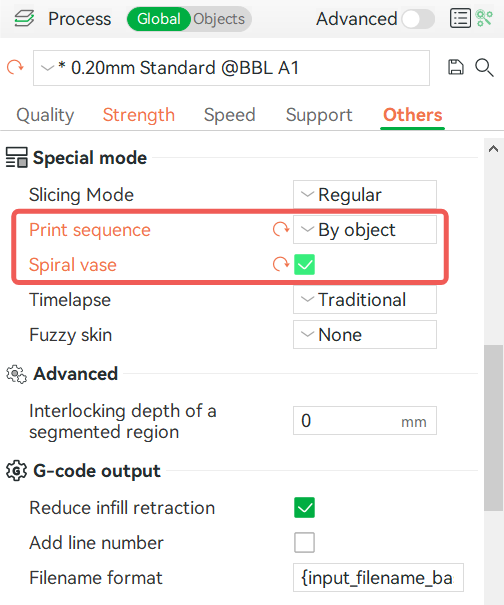

special mode 중에서 print sequence - Print by Object, Spiral Vase - on 와 같은 특수 출력 모드에서는 감지 기능이 동작하지 않는다.



마무리

노즐 클럼핑 감지 기능은 프린터의 손상을 미연에 방지하기 위한 유용한 기능이다.
다만, 모든 상황을 100% 잡아낼 수 있는 것은 아니므로, 출력 전후로 출력 상태를 꼭 확인하고 빌드 플레이트를 깨끗이 유지하는 습관을 갖는 것이 좋다.
